塔機型號：QTZ31.5B
公稱起重力矩：315KN．m
工作幅度：2.5-42m
最大起重量/最大幅度處起重量：3/0.64t
獨立式高度：28m
附著式高度：90m
起升速度：7/21/42m/min
回轉速度：0.45/0.7r/min
變幅速度：33/16.5m/min
塔身主肢：角鋼 無縫鋼管
起重臂：上弦桿 無縫鋼管 下弦桿 槽鋼

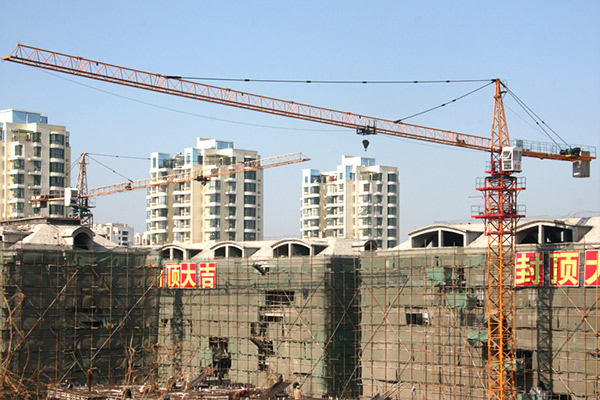

QTZ31.5B 液壓自升塔式起重機簡介

概述

　　QTZ31.5B塔機塔身型式分為圓管式和角鋼式兩種，又名QTZ315B ，該系列塔機是一種上回轉、水平臂架、小車變幅、液壓自升式塔機。公稱起重力矩315KN.m ，獨立式高度 28m, 附著高度可達90m ，最大起重量3t,工作幅度為2.5-42m 。

　　該系列塔機設計合理、造型美觀、結構簡單、操作維修方便、安全可靠、價格合理，是廣大建筑施工機械。它具有起升、回轉、頂升、變幅四種工作機構，可單獨或復合動作，以提高工作效率。頂升機構用于塔機的升塔或降塔。起升機構采用三速電機，有快速、中速和慢就位三種速度，以滿足不同的工況需要；回轉、變靈活可靠，起吊就位準確，可一次滿足建筑施工中垂直及水平運輸的需要。

　　該系列塔機安全保護裝置齊全，靈敏可靠。設有起重量限制器、起重力矩限制器、起升高度限位器、幅度限位器和回轉限位器，以確保塔機正常工作。另外，還設有休息平臺、護欄等安全保護設施。司機室獨立側置，造型美觀、視野開闊，內部空間大，操作方便。

　　該系列塔機適用性好，廣泛用于中高層以下的各類工業與民用建筑的吊裝，也可用于港口、貨場的裝卸。



主要技術性能表 名 稱 單 位 參 數 QTZ31.5B 公稱起重力矩 KN.m 315 最大起重量 t 3 最大幅度處額定起重量 t 0.67 工作幅度 m 2.5-42 高度 獨立式 m 28 附著式 m 90 起升速度 倍率   2 起升速度 M/min 42/21/7 回轉速度 r/min 0.46/0.7 變幅速度 m/min 33/16.5 頂升速度 m/min 0.7 塔機重量 自重（獨立式） t 21.5 平衡重 t 6.55 工作回轉半徑 m 42.75 尾部回轉半徑 m 10.42 最大工作風速 m/s 20 頂升操作風速（不大于） m/s 13 工作環境溫度 ℃ -20-40 主要配套件性能表 名稱 參數 QTZ31.5B 起升機構 電動機 型號 YZS200L1-4/8/24 功率 kW 15/15/4 轉速 r/min 1440/730/220 減速機 型號 JZQ400 中心距 mm 400 減速比 15.75 制動器 型號   YWZ200/25 制動力矩 N.m 200 液壓推動器 YT1-25 鋼絲繩 6×19-12.5-1670-I-光-右交 回轉機構 電動機 型號 YD132S-6/4 B5 功率 KW 3/4 轉速 r/min 970/1440 減速機 型號 XX4-80 減速比 195 液力偶合器 YOX-250A 回轉支承 011.32.1220 變幅機構 電動機 型號 YD112M-8/4 功率 KW 1.5/2.4 轉速 r/min 700/1410 減速機 型號 WCJ-120 減速比 38 鋼絲繩 6×19-6.2-1570-I-光-右交 頂升機構 電動機 型號 Y100L2-4 B5 功率 KW 3 轉速 r/min 1430 液壓缸 型號 HSGK-125/90E-1320 活塞行程 mm 1320 工作壓力 MPa 16 主要金屬結構件簡述表 名稱 結構簡圖 主要材料規格 備注 標準節（管、角） 主弦桿 ( 管 )Φ108 × 9 ( 角 ) ∠140 ×∠140 × 12 外型尺寸：（管） 1408×1408 ( 角 ) 1450×1450 總高：2200 起重臂 上弦桿：管 Φ102×8 Φ89×8 Φ83×5 下弦桿： ［8 加封板 起重臂由6節組成，各節之間通過銷軸連接 平衡臂   槽鋼 由槽鋼、角鋼組焊成的桁架結構 上、下轉臺   鋼板 箱形結構 塔帽   主弦桿：角鋼扣方 四棱錐形空間桁架結構 套架   主弦桿：無縫鋼管 空間框架結構，用于頂升
